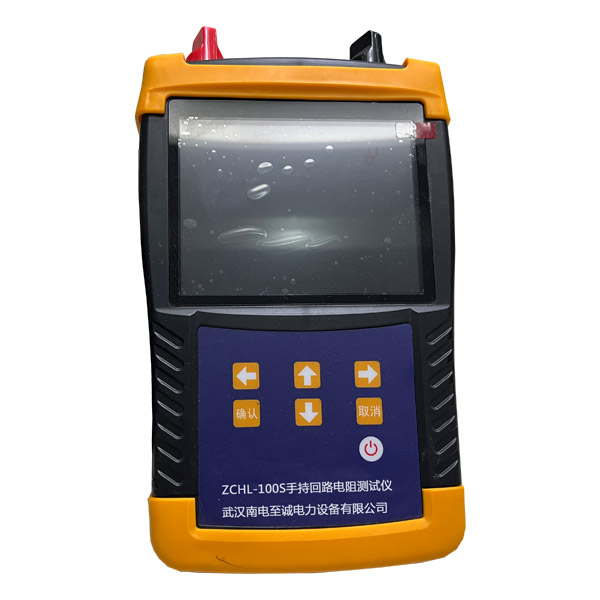

ZCHL-100S手持回路電阻測試儀

ZCHL-100S手持回路電阻測試儀

產品別稱

手持回路電阻測試儀

參考標準

DL/T845.4-2004,DL/T967-2005,JJG1052-2009

產品優勢

● 方便使用,攜帶方便,功能全面

產品價格:來電咨詢
生產廠家:南電至誠電力設備

全國24小時銷售熱線:

400-871-8761

產品介紹

      ZCHL-100S手持回路電阻測試儀,使用鋰電池供電的回路電池測試儀,更加方便了用戶使用。能夠輸出100A電流,在100A輸出時,輸出時長不小于60秒。廣范適用各種電器開關的接觸電阻,回路電阻,焊縫接觸電阻的測量。


產品特點

儀器操作

1.儀器前部紅色大一些的端子,是電流正,紅色小一些的端子,是電壓正,黑色大一些的端子,是電流負,黑色小一些的端子,是電壓負。

2.儀器開機后,顯示如下:

測試前,首先選擇測試時長,按"時長"鍵選擇測試時長。

選擇好時長后,接好測試線(必須使用自帶的測試線),按"測試/停止"開始測試。

3.測試界面如下:

測試過程中,如果測試時間到,自動停止測試,測試結果保持不變,這時可以按"數據"鍵保存數據,測試過程中,可以按"測試/停止"鍵,人為停止測試。按"返回"鍵,退出當前界面。



4.在界面1下,按"數據"鍵,數據顯示界面如下:

     文件名

       電阻值

    180620112233

123.4uΩ

    180620112258

123.4uΩ

    180620112633

123.4uΩ

    180620112833

123.4uΩ

    180620113233

123.4uΩ






文件名是以年月日時分秒的值來命名的,最新的數據顯示在最上面,循環存儲,不必刪除數據。

5.在界面1下,按"設置"鍵,進行系統時鐘設置,用鍵改變數值,"數據"橫向移位,"返回"鍵保存退出。






技術參數

功能模塊

說明

I+、 I-

電流輸出接線柱,最大輸出100A。

U+、U-

電壓輸入插孔,最大輸入5V。

顯示屏

5.6寸超大工業級高亮度彩色液晶屏,顯示操作菜單和測試結果。

按鍵

操作儀器用。 “↑↓”為“上下”鍵,選擇移動或修改數據;“←→”為“左右”鍵,選擇移動或修改數據;“確認”鍵,確認當前操作;“取消”鍵,放棄當前操作。

儀器電源鍵。短按打開電源,長按關閉電源。如果沒有按鍵操作,5分鐘后儀器自動關機。

RS232接口

連接外置打印機。

充電接口

使用儀器專用充電器進行充電。

USB接口

外接優盤用,用來存儲測試數據,請使用FAT或FAT32格式的優盤;在存儲過程中,嚴禁撥出優盤


產品圖集

關于充電



建議電量顯示為30%以下,就要機時充電,充電時紅燈亮表示正在充電,綠燈亮表示充電完成。

四、關于測試線的選擇

如果用16mm線,線長10米。

如果用10mm線,線長7米。

儀器成套性



主機 一臺

回路專用測試電纜 一套

充電器一個

電源線 一條

操作手冊 一本

合格證/保修卡 一張

裝箱單 一張

檢定證書
