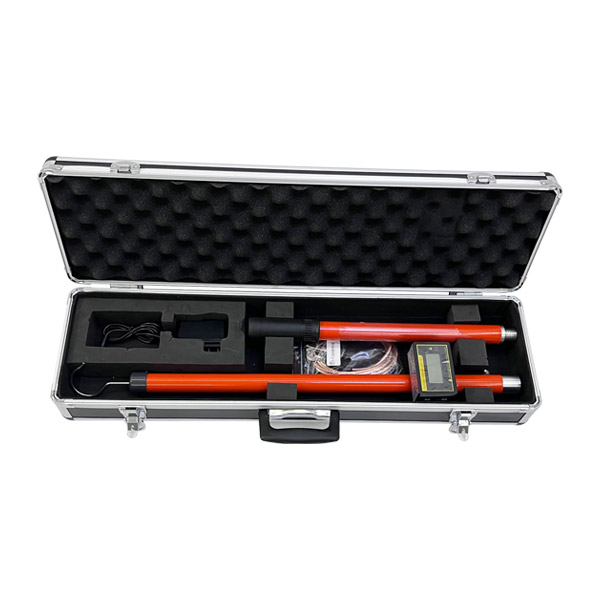

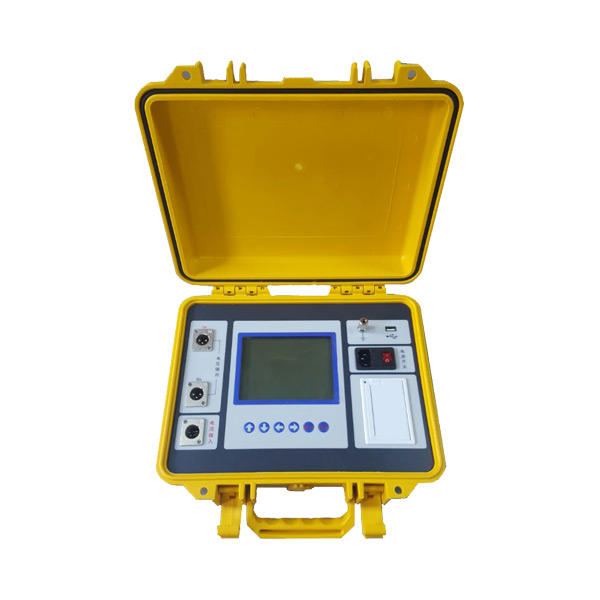

ZCFC-Ⅱ發電機表面電位測試儀
發電機表面電位檢測儀、發電機表面電位測試儀
參考標準DL/T845.1-2004
產品優勢● 通過檢測定子端部手包絕緣的密實性及相對絕緣強度。 ● 可以發現引線包絕緣不良,線圈鼻端絕緣包扎缺陷,絕緣盒填充泥填充不滿,綁扎滌玻繩固化不良及端部接頭處定子空心銅線焊接質量不良造成的滲透等缺陷。 ● 該裝置具有使用安全、攜帶方便、測量準確等優點。
產品價格:來電咨詢生產廠家:南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線:400-871-8761
羅經理:18086449691
地址:湖北省武漢市東湖新技術開發區光谷大道3號激光工程設計總部二期研發樓06幢06單元15層5號E392
郵箱:027-82621016
產品介紹
ZCFC-Ⅱ發電機表面電位測試儀主要用于通過測量發電機端部表面電位質量來檢查端部表面電位質量來檢查端部手包絕緣質量。常規的預防性試驗一般很難發現汽輪發電機內冷定子線端部絕緣的缺陷。直流加壓表面電位法試驗能有效地找出定子線圈端部的絕緣缺陷。定子端部相間短路故障,造成很大的經濟損失,為此,電力工業部和機械工業部下達了安生技(1994)86號文件,規定了發電機端部手包絕緣測量試驗為發電機的重要試驗項目之一。
發電機定子線圈端部表面電位測量是一項新的試驗項目,線圈端部起到了監督作用,進一步提高了發電機安全運行的可靠性。
產品特點
>發電機定子端部絕緣測試儀,是利用表面電位法(又稱電位外移法)檢測發電機定子線棒絕緣缺陷的絕緣測試方法。
>通過檢測定子端部手包絕緣的密實性及相對絕緣強度。它可以彌補發電機定子繞組交、直流耐壓試驗所發現不了的端部絕緣缺陷的不足。
>可以發現引線包絕緣不良,線圈鼻端絕緣包扎缺陷,絕緣盒填充泥填充不滿,綁扎滌玻繩固化不良及端部接頭處定子空心銅線焊接質量不良造成的滲透等缺陷。
>該裝置具有使用安全、攜帶方便、測量準確等優點。
技術參數

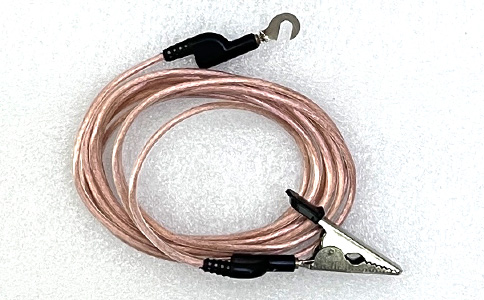

測試范圍 | 0-30KV |
分壓比 | 1:1000 |
精度 | 1.0級 |
試驗方法 | 試驗標準發電機定子線圈端部絕緣判斷標準,是加2倍的額定電壓,漏泄電流不大于1微安 |
試驗儀器直流高壓發生裝置 | |
測試原理將直流電壓加在定子線棒正常時由于線棒絕緣的體積電阻Ρρ 遠遠大于表面電阻ρσ , 對地電壓很低, 若某一線棒絕緣存在缺陷,它的電壓分布將發生明顯的變化,絕緣存在缺陷時, Ρρ 減小,絕緣壓降也降低,致使缺陷部位對地電壓增高。 | |
測試方法將繞組三相引出線用導線短路連接,直流高壓發生器加2倍電壓,用發電機電位外移試驗儀測試電壓和電流,發電機電位外移試驗儀接線圖尾棒的地線一定與高壓發生裝置的地線接在一起。 | |
注意事項 | 錫箔紙纏包端部時,一定要包裹緊密,否則錫箔紙和絕緣表面會構成電容,測量桿接觸時會有較大的放電電流,造成誤判斷 |
端部包裹時最好分為線棒側和引水管側,間隔大于3厘米,電位高時便于查找是哪一側的問題,其實最主要的點是根部和錐部,中間部位測量意義不大 | |
測量桿串接的微安表最好用數字式微安表,即便于讀數又可電流大時保護表記 | |
端部接頭因為在在機殼下部,不易測量,最好提前用引線引出 | |
最重要的是記正確異常槽號,避免張冠李戴,切記切記 | |
發電機不通水的情況下進行試驗,要求先將定子冷卻水徹底吹凈。 |
